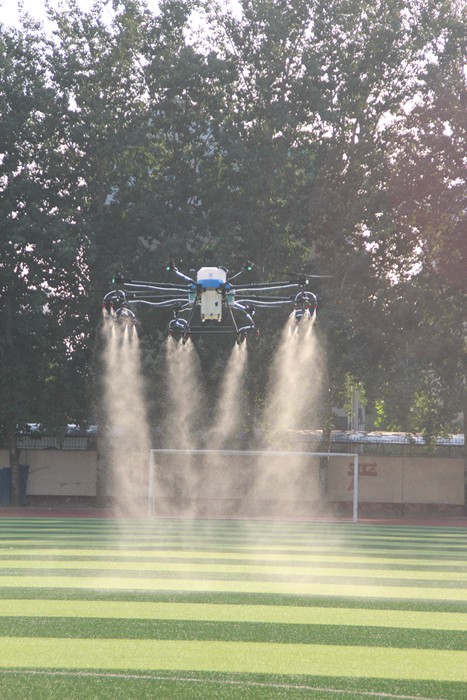

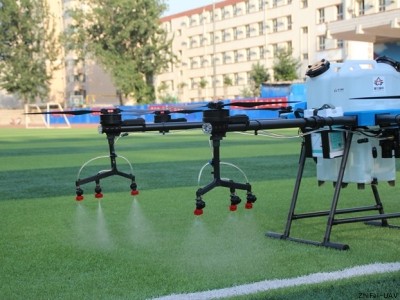

ZFJN850 БПЛА для защиты растений
Technical parameters of ZFJN850 agricultural plant protection UASBrief technical parametersAircraft wheelbase ：2550mmSpraying diameter ：60-150μm (depending on the actual working environment and work
- Марка： ZFJN
- модель： ZFJN850
- Эффективность работы： 30 га / час
- Дедвейт： 50L/kg
Technical parameters of ZFJN850 agricultural plant protection UAS
Brief technical parameters
Aircraft wheelbase ：2550mm
Spraying diameter ：60-150μm (depending on the actual working environment and work efficiency)
Flight speed： 0-10/s
Spray width (wide)： 8-12m, large coverage area, uniform atomization
Pesticide load： 50kg
Expanded size (mm)：2600*2550*800
Folding size (mm)：1400*1250*800
Single operation time： 5-10 minutes / sorties
Empty weight ：53kg (including dual 14S28Ah smart batteries)
Control efficiency ：8-12 acres/min
Flying height ：0-20m
Spraying height: Field work distance is 2-3 meters from the top
Brushless motor, wireless remote start, remote intelligent control，Eight-rotor 36-inch folding propeller design, large wind field，The whole machine can be folded for easy transportation，Suitable for various application environments, 0℃~+30℃，Using dual brushless water pumps, stable output flow, combined spraying with eighteen pressure nozzles, flow rate 0.5-8L/min adjustable，Dual GPS satellites and positioning system in RTK make the aircraft positioning more accurate
ZFJN 850 ТЕХНИЧЕСКИЕ ДАННЫЕ | |
| Полетные параметры | |
| Общая масса (без аккумулятора) | 50 кг |
| Стандартная взлетная масса | 103 кг |
| Макс. взлетная масса | 105 кг (на уровне моря) |
| Точность парения (при сильном сигнале GNSS) | При включенной D-RTK: по горизонтали: ±10 см, по вертикали: ±10 см Без D-RTK: по горизонтали: ±0,6 м, по вертикали: ±0,3 м (с включенным модулем радара: ±0,1 м) |
| Рабочая частота RTK/ GNSS | RTK: GPS L1/L2, ГЛОНАСС F1/F2, BeiDou B1/B2, Galileo E1/E5 [1] GNSS: GPS L1, ГЛОНАСС F1, Galileo E1 [1] |
| Энергопотребление при парении | 12000 Вт (при взлетной массе 105 кг) |
| Время парения[2] | 25 мин. (при взлетной массе 50 кг с аккумулятором на 28 000 мА·ч*2) 8 мин. (при взлетной массе 99 кг с аккумулятором на 28 000 мА·ч*2) |
| Макс. скорость полета | 10 м/с (при сильном сигнале GNSS) |
| Макс. устойчивость к ветру | 8 м/с |
| Макс. высота полета над уровнем моря | 2000 м |
| Рекомендуемая температура эксплуатации | От 0°C до 40°C |
| Макс. диагональная колесная база | 2550 мм |
| Размеры | 2600 × 2550× 780 мм (с развернутыми рычагами и пропеллерами) 1400 × 1250 × 780 мм (с развернутыми рычагами и свернутыми пропеллерами) 1100 × 570 × 732 мм (со свернутыми рычагами и пропеллерами) |
| Силовая установка - Пропеллеры | |
| Диаметр | 36 - 120 |
| FPV - камера | |
| Поле обзора | По горизонтали: 98°, по вертикали: 78° |
| Разрешение | 1280 × 960 30 кадров/с |
| Прожектор для съемки | |
| Макс. яркость | 12 люкс при прямом освещении на 5 м |
| Система распыления - Общие | |
| Объем бака для распыления | полный: 50 л |
| Полезная нагрузка | полная:50 кг |
| Система распыления - Сопло | |
| Модель сопла | SX11001VS (стандартное) SX110015VS(опциональное) XR11002VS(опциональное) |
| Количество | 18 |
| Макс. скорость распыления | SX11001VS: 3,6 л/мин SX110015VS: 4,8 л/мин XR11002VS: 6 л/мин |
| Размер капли | SX11001VS: 130–250 микрон SX110015VS: 170–265 микрон XR11002VS: 190–300 микрон (зависит от реальных условий работы, напора распыления и т. д.) |
| Ширина распыления | 8–12 м (18 сопел, высота 1,5–3 м над посевами) |
| Система распыления - Расходомер | |
| Диапазон измерения | 0,25–20 л/мин |
| Ошибка | <±2% |
| Измеряемая жидкость | Проводимость > 50 мкСм/см (Жидкости, например, вода или содержащие воду пестициды) |
| Высокоточный радар | |
| Рабочая частота | CE (Европа)/(США): 24,00–24,25 ГГц MIC (Япония)/KCC (Корея): 24,05–24,25 ГГц |
| Энергопотребление | 28 Вт |
| Определение высоты и сопровождение рельефа[3] | Диапазон определения высоты: 1–30 м Рабочий диапазон стабилизации: 1,5–15 м Режим максимального уклона холма: 35° |
| Система предотвращения столкновений[3] | Диапазон определения высоты: 1,5–30 м ПОЛЕ ОБЗОРА: по горизонтали: 360°, по вертикали: ±15° Условия: относительная высота более 1,5 м, скорость работы менее 7 м/с Безопасное расстояние: 2,5 м (расстояние между кончиком пропеллера и препятствием, после которого дрон останавливается) Направление предотвращения столкновений: всенаправленный сенсор определяет препятствия в горизонтальной плоскости и охватывает диапазон 360° |
| Рейтинг безопасности IP | IP53 |
| Аккумулятор Intelligent Flight Battery | |
| Модель | AB3 — 28 000 мА·ч — 51,8 В |
| Масса | 8.9 кг (приблизительно) |
| Скорость разрядки | 20 C |
| Рейтинг безопасности IP | IP54 |
| Емкость | 28 000 мА·ч |
| Напряжение | 51,8 В |
| Пульт дистанционного управления | |
| Модель | T10 |
| Рабочая частота | 2,4–2,4835 ГГц 5,725–5,850 ГГц |
| Расстояние эффективной передачи(без препятствий, без помех) | SRRC/MIC/KCC/CE: 3 км NCC/FCC: 5 км (Рабочая высота: 2,5 м) |
| Протокол Bluetooth | Bluetooth 4.2 |
| Рабочая частота Bluetooth | 2,4–2,4835 ГГц |
| Мощность передачи Bluetooth (ЭИИМ) | SRRC/MIC/FCC/CE/KCC: 6,5 дБм |
| GNSS | GPS+ГЛОНАСС |
| Поддерживаемый дрон | ZFJN 850 |
| Энергопотребление | 18 Вт |
| Диапазон температур эксплуатации | От -10° до 40°C |
| Диапазон температур хранения | До 1 месяца: от -30 °C до +60 °C 1–3 месяца: от -30 °C до +45 °C 3–6 месяцев: от -30 °C до +35 °C Свыше 6 месяцев: от -30 °C до +25 °C (Мощность встроенной АКБ от 40 % до 60 %) |
| Диапазон температур зарядки | от 5 °C до 40 °C |
| Пульт дистанционного управления - Внутренняя АКБ | |
| Тип АКБ | 18650 литий-ионный (4000 мА·ч при 3.7 В) |
| Время работы | 12 часа |
| Время зарядки | 3,5 часа (при использовании стандартного адаптера USB номиналом 12 В/2 А) |
| Пульт дистанционного управления - Интеллектуальная АКБ | |
| Тип зарядки | Поддерживает адаптеры быстрой зарядки USB номиналом 12 В/2 А |
| Тип АКБ | 1S литий-полимерная |
| Емкость | 4000 мА·ч |
| Напряжение | 4.2 В |
| Диапазон температур зарядки | от 5°C до 40°C |
| Модель | 12 часа |
| Краткое описание |
| ZFJN850 - агродрон для опрыскивания растений. Объем бака - 50 л. Диаметр распыления - 12 м. Производительность - 30 Га/час. Работа в дневное и ночное время. Лазерный радар для автоматического облета препятствий и поддержания оптимальной высоты полета над растениями. |
| Комплектация |
| Платформа ZFJN850 - 1 шт |
| Пульт управления - 1 шт |
| Шлейка на шею для пульта управления - 1 шт |
| Зарядное устройство пульта управления - 1 шт |
| Аккумулятор пульта управления - 1 шт |
| Хаб для заряда аккумуляторов пульта управления - 1 шт |
| Сетевой кабель зарядного устройства - 1 шт |
| Кабель USB-C - 1 шт |
| Держатель пропеллеров - 1 шт |
| Набор инструментов - 1 комплект |
| Набор крепежных элементов - 1 комплект |
| Документация - 1 шт |
| Платформа ZFJN Agriculture Management Platform. Система поможет выполнять в дистанционном режиме задачами и устройствами, необходимыми для вашей работы. |
| Платформа ZFJN850. Возросшая эффективность и производительность позволят вам обрабатывать до 30 га всего за 1 час.[1] |
| Благодаря высокой производительности и выдающимся возможностям распыления ZFJN850 может автономно работать в разных ландшафтных условиях, в том числе на больших фермах, террасах и в садах. |
| Бак для распыления 50 л |
| Высокая точность работы |
| Класс IP53 для важных модулей |
| Всенаправленный цифровой радар |
| Визуальный мониторинг в реальном времени |
| Искусственный интеллект для работы |
| Возросшая эффективность |
| ZFJN850 получил бак объемом 50 литров и систему распыления для распределения содержимого в ширину на 12 м. Это значительно повысило эффективность и производительность сельскохозяйственного беспилотника [1]. |
| Более удобный и точный |
| ZFJN850 был оснащен обновленной комплексной системой распыления с предельно удобным интерфейсом, который помогает оперативно настроить полетные и рабочие параметры. Чтобы обеспечить точную, на уровне сантиметра, запись точек маршрута дрон оборудовали встроенной системой позиционирования высокой точности RTK и ключами RTK. Это значительным образом повысило надежность функционирования беспилотника и точность распыления. |
| Возросшие мощность и производительность системы |
| Благодаря установленным в ZFJN850 18 соплам и насосам большой емкости скорость распыления возросла до 12 л/мин. А за счет оптимизированного ветрового поля удалось в процессе обработки создавать капли идеального размера и консистенции. 4 канальный электромагнитный расходомер ZFJN850 помогает отследить и проконтролировать каждый из 4 шлангов. Таким образом обеспечивается нужная скорость распыления на каждом сопле. |
| Безопасность полетов стала выше |
| Благодаря установленному в ZFJN850 всенаправленному цифровому радару дрон обнаруживает опасные объекты по всем направлениям в горизонтали. Высокий уровень безопасности полетов обеспечивается этим радаром, а также наличием системы автоматического обхода препятствий на рельефной местности. Радар и высокая устойчивость дрона к пыли и воде также помогают беспилотнику в любое время легко адаптироваться к большинству условий. Немалую роль в безопасности полетов играют также FPV-камера реального времени и 2 прожектора для работы в условиях плохой видимости или ночью. |
| Еще долговечнее и еще удобнее в транспортировке |
| В основе конструкции ZFJN850 лежит модульный подход. Поэтому вы сможете легко его сложить или разложить за несколько секунд. В итоге, дрон получился еще более удобным, особенно если вам нужно его перевозить с места на место. Конструкция также облегчила демонтаж и замену баков распылителя и батарей. Это сделано для сокращения потерь времени из-за простоя и более оперативной работы в поле. Высокая надежность основных модулей подтверждается их соответствием международному классу защиты IP67. Компоненты способны выдерживать попадание брызг, когда вы будете очищать корпус водой.[2] Мы также упростили техническое обслуживание и калибровку дрона за счет использования 4-канального электромагнитного расходомера, 4 электромагнитных выпускных клапанов и сменных мембран для насосов. Простое нажатие кнопки поможет сбросить воздушные пузыри. |
